DIN 478 Square Head Bolts with collar Standard Dimensions, Technical Data and Size Chart Data Table
Click the Button to Download DIN 478 Square Head Bolts with collar Standard Dimensions, Technical Data and Size Chart Data Table in PDF Format
- Steel: 8.8, 10.9
- Stainless:
Equivalent Standards:
- CSN 021122
- PN 82301

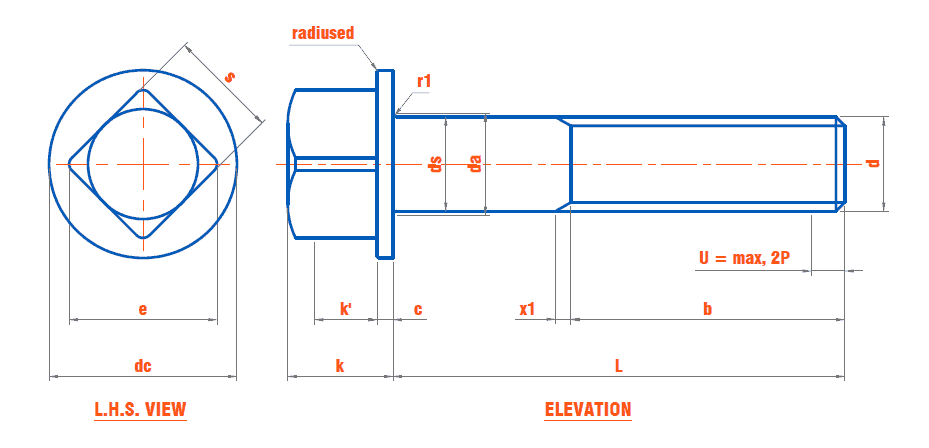

Terminology and Measurements
- b – length of the thread (at least)
- l – length of the bolt
- d – the nominal diameter of the thread
- k – head height
- e – the diameter of the circumscribed circle (not less than)
- c – thickness of the mounting collar
- ds – diameter of the screw shank
- x1 – thread run
- s – head width
- r – Head radius
- da – the maximum diameter of the stem at the head of the screw
- k´ – minimum size of the head on the key
| Thread d | P | b | c | da | dc | ds | e | k | k´ | r1 | s | x1 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l<125mm | l>125mm | nominal | min. | max. | max. | nominal=max. | min. | nominal=max. | min. | max. | min. | nominal | max. | min. | min. | min. | max. | min. | max. | ||
| M5 | 0,8 | 16 | - | 2 | 1,88 | 2,12 | 5,7 | 9,5 | 8,92 | 5 | 4,82 | 6,5 | 5,92 | 7 | 6,82 | 7,18 | 3,4 | 0,25 | 5 | 4,82 | 2 |
| M6 | 1 | 18 | - | 2 | 1,88 | 2,12 | 6,8 | 10,5 | 9,8 | 6 | 5,82 | 8 | 7,42 | 8 | 7,82 | 8,18 | 4,1 | 0,25 | 6 | 5,82 | 2,5 |
| M8 | 1,25 | 22 | - | 2 | 1,88 | 2,12 | 9,2 | 13,5 | 12,8 | 8 | 7,78 | 10 | 9,42 | 10 | 9,82 | 10,18 | 5,5 | 0,4 | 8 | 7,78 | 3,2 |
| M10 | 1,5 | 26 | 32 | 3 | 2,88 | 3,12 | 11,2 | 16,5 | 15,8 | 10 | 9,78 | 13 | 12,3 | 13 | 12,78 | 13,22 | 6,9 | 0,4 | 10 | 9,78 | 3,8 |
| M12 | 1,75 | 30 | 36 | 3 | 2,88 | 3,12 | 13,7 | 19,5 | 18,66 | 12 | 11,73 | 17 | 16,3 | 15 | 14,78 | 15,22 | 8,3 | 0,6 | 13 | 12,73 | 4,3 |
| M16 | 2 | 38 | 44 | 4 | 3,85 | 4,15 | 17,7 | 25 | 24,16 | 16 | 15,73 | 22 | 21,16 | 20 | 19,74 | 20,26 | 11,1 | 0,6 | 17 | 16,73 | 5 |
| M20 | 2,5 | 45 | 52 | 5 | 4,85 | 5,15 | 22,4 | 31 | 30 | 20 | 19,67 | 28 | 27,16 | 25 | 24,74 | 25,26 | 13,8 | 0,8 | 22 | 21,67 | 6,3 |
| M24 | 3 | 54 | 60 | 6 | 5,85 | 6,15 | 26,4 | 36 | 35 | 24 | 23,67 | 32 | 31 | 28 | 27,74 | 28,26 | 15,2 | 0,9 | 24 | 23,67 | 7,5 |
| l - length of bolt | |||||||||||||||||||||
| l | nominal | 10 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 140 | 160 | 180 |
| min. | 9,71 | 1565 | 19,58 | 24,58 | 29,58 | 34,5 | 39,5 | 44,5 | 49,5 | 54,4 | 59,4 | 69,4 | 79,4 | 89,3 | 99,3 | 109,3 | 119,3 | 139,2 | 159,2 | 179,2 | |
| max. | 10,29 | 16,35 | 20,42 | 25,42 | 30,42 | 35,5 | 40,5 | 45,5 | 50,5 | 55,6 | 60,6 | 70,6 | 80,6 | 90,7 | 100,7 | 110,7 | 120,7 | 140,8 | 160,8 | 180,8 | |
| weight kg/1000pcs | 3,19 | 3,94 | 4,6 | 5,37 | 6,74 | ||||||||||||||||
| 4,57 | 5,65 | 6,35 | 7,45 | 8,55 | 9,65 | 10,9 | |||||||||||||||
| 10,8 | 12,1 | 13,7 | 15,7 | 17,7 | 19,7 | 21,7 | |||||||||||||||
| 21,9 | 24,4 | 27,5 | 30,6 | 33,7 | 36,8 | 39,9 | 43 | 46,1 | |||||||||||||
| 39,5 | 43 | 47,5 | 52 | 56,5 | 61 | 65,5 | 70 | 79 | 88 | 97 | |||||||||||
| 88 | 95 | 102 | 110 | 118 | 126 | 134 | 150 | 176 | 192 | 208 | 224 | 240 | 272 | ||||||||
| 172 | 182 | 193 | 203 | 215 | 227 | 252 | 277 | 302 | 327 | 352 | 377 | 427 | 477 | 527 | |||||||
| 240 | 255 | 270 | 285 | 300 | 315 | 350 | 385 | 420 | 455 | 490 | 525 | 595 | 665 | 735 |
